Автоматическая система для укладки готовых бутылей в стойки RS-600

Автоматическая система для укладки готовых бутылей в стойки.

4.9 Mb

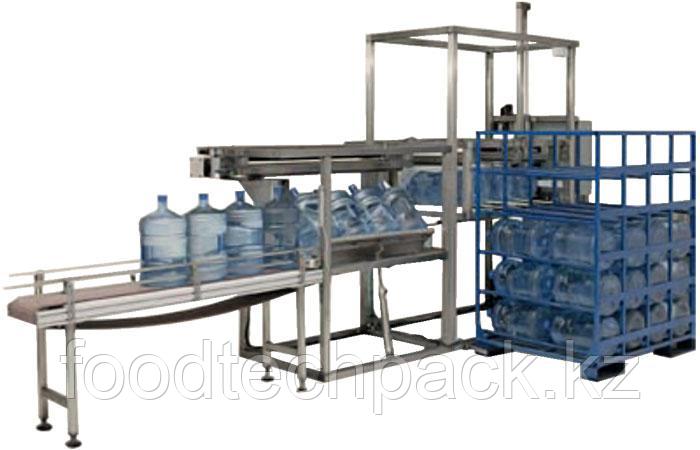

Модель NORLAND RackStacker – автоматическая машина, выполняющая укладку бутылей, емкостью 10 – 25 литров, в стальные или пластиковые стеллажи, которые потом погрузчик отвозит на склад или загружает в грузовик для развозки потребителям. Производительность машины RS-600 составляет до 600 бутылей в час. (Возможно предложение автомата на производительность 900 бутылей в час). Система спроектирована для простой интеграции в существующие линии розлива воды в большие бутыли и автоматизирует процесс складирования готовой продукции, перемещая до 12 тонн груза за час работы. Установка исключает необходимость применения тяжелого ручного труда и позволяет за 4 минуты загружать стандартные стеллажи на 40 бутылей. Оборудование имеет гарантию производителя 1 год.

Бутыли поступают в RS-600 по конвейеру линии розлива и по 4 шт помещаются на поворотную станцию. После поворота в горизонтальное положение, бутыли перемещаются в станцию укладки, которая размещает их в отсеках стеллажа.
Установка собрана на раме из нержавеющей стали, и контроллируется микропроцессорным блоком PLC, который автоматически следит за потоком поступающих бутылей, функционированием узлов машины, согласованием операций и отображает ее рабочее состояние.

RackStacker легко адаптируется для использования с большинством видов стальных и пластиковых стеллажей. Станция укладки бутылей имеет регулировку под высоту отсеков и может использовать разные стеллажи в процессе работы.

Спецификация RS-600:

* Производительность: до 600 бутылей в час
* Высота: 250 – 350 см (изменяется в процессе работы)
* Площадь: 350 х 150 см; Вес: 230 кг
* Сжатый воздух: 140 л/мин при давлении 6 Атм.
* Электропитание: 220 В, 50 Гц 1-фазного тока

Использование стеллажей позволяет автоматизировать процесс складирования готовой продукции, сокращает площадь складских помещений (стеллажи можно устанавливать друг на друга в несколько рядов) и предохраняет бутыли от повреждений. Кроме того, возможна развозка бутылей потребителям непосредственно в таких стеллажах, которые устанавливаются погрузчиком непосредственно в грузовик. Все вместе, это приводит к существенному снижению накладных расходов и увеличивает прибыльность производства.

Компания NORLAND рекомендует пластиковые стеллажи TierStack Modular Rack, которые отличаются преимуществами:
* модульные - можно компановать разные секции;
* лучше предохраняют бутыли, не царапая их; эргономичные;
* более крепкие, имеют увеличенный срок службы;
* можно ставить стеллажи друг на друга в несколько рядов;
* более удобные, безопасные, имеют зацепы между рядами;
* нижний поддон усилен для автопогрузчика.

Цена TierStack Modular Rack, Ex-Works: $900

Такой стеллаж имеет вместимость 40 бутылей: 5 слоев по 8 бутылей (каждый слой: 4 бутыли в ширину и по 2 в глубину)
