Озонаторы: Оборудование для дезинфекции питьевой воды методом озонирования.

Компания NORLAND Int'l Inc. разработала и успешно применяет при комплектации своих линий по очистке и разливу питьевой воды компактные автоматические установки по дезинфекции питьевой воды методом озонирования. Все оборудование удовлетворяет стандартам NSF, IBWA и Water Quality Association.

1.9 Mb

Озон является бесцветным газом, молекулы которого, состоящие из трех атомов кислорода, являются нестабильными. Спустя небольшой интервал времени после образования, молекула озона распадается, возвращаясь в свое естественное состояние: молекулу кислорода, состоящую из двух атомов. При этом остаются свободные атомы кислорода, которые агрессивно стремятся присоединиться к любым инородным частицам, содержащимся в воде. При этом вода оказывается той средой, в которой бактерии и прочие органические примеси легко разлагаются под действием этих свободных атомов кислорода. Благодаря этому, озон оказывается очень сильным окислителем, и его дезинфицирующие свойства во много раз сильнее других распространенных дезинфекторов, таких как хлор. Предпочтительность использования озона в индустрии подготовки питьевой воды, обусловлена также тем фактом, что озон, в отличие от хлора, не оставляет никакого запаха, полностью разлагаясь на кислород.

Технология озонирования воды имеет ряд преимуществ по сравнению с УФ облучением. Облученная УФ вода в проточной установке имеет контакт с воздухом в момент разлива. Кроме того, внутренние поверхности бутылок и пробок так же могут иметь на себе бактерии. Даже если облучать УФ разлитые и укупоренные бутылки, остается область под пробкой, недоступная для УФ излучения. Озонированная вода имеет в себе определенный избыток озона, который, разлагаясь после укупорки, дезинфицирует и все внутренние поверхности бутылки и пробки, не оставляя никаких "темных" зон.

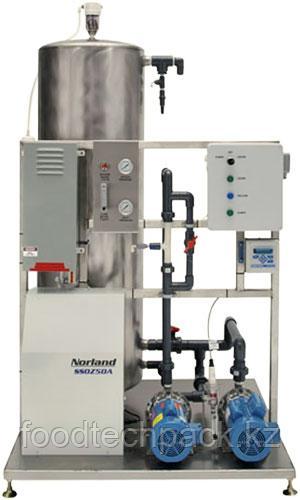

Модели NORLAND Ozone предназначены для промышленного озонирования воды и поддержания в ней уровня концентрации озона, равного 0,1 – 0,4 мг/литр. Производительность озонатора может составлять до 530 литров озонированной воды в минуту. Озонатор работает в линии очистки и подготовки воды и устанавливается непосредственно перед установкой разлива воды в бутылки и канистры. Все модели оборудованы 2 насосами для озонирования воды непосредственно в процессе ее розлива. Дополнительно, дезинфицированная вода может использоваться в установках для мытья и споласкивания бутылок.

	Ориентировочные габариты установки (Ш x Г x В): 132 x 142 x 183 см.
	Вес: 200 - 300 кг, в зависимости от модели.
	Электропитание: 220 В, 50 Гц, 1 или 3 фазы



Модель	Производительность,  литров воды в минуту	Схема с габаритами Моделей:
NORLAND Ozone-20, бак 200 л	75 л/мин
NORLAND Ozone SS-25, бак 380 л	95 л/мин
NORLAND Ozone SS-50, бак 380 л	190 л/мин
NORLAND Ozone SS-90, бак 755 л	340 л/мин	Ozone SS-90
NORLAND 140 GPM Ozone, бак 1135 л	530 л/мин	140 GPM Ozone



Дополнительная комплектация:

	Озоновый Монитор (для постоянного контроля уровня растворенного озона в воде на выходе установки)
	Бак для растворения озона в воде под давлением, нержавеющая сталь, 200 литров
	Бак для растворения озона в воде под давлением, нержавеющая сталь, 380 литров
	Бак для растворения озона в воде под давлением, нержавеющая сталь, 775 литров
	Портативный озоновый калориметр
	Комплект реактивов для измерения уровня озона (25 измерений)
	УФ лампа для быстрого обнаружения бактерий в воде, 4 Вт, питание от батареи

Модель NORLAND 140 GPM Ozone состоит из 3 модулей:

	L-300 Ozone Generator  (Генератор озона L-300)
	T-300 Ozone Injection/Contact Tank Unit  (T-300 инжектор озона и бак для его растворения)
	Dual Pump System  (Двойные насосы для непрерывного озонирования воды в потоке)

Примерная схема расположения оборудования 140 GPM Ozone

Замечания:

	Установка состоит из 3 модулей и может быть расположена на площади примерно 3 х 3,3 м (возможна другая компоновка)
	Storage Tank (S) – резервуар Заказчика для хранения воды выступает источником воды для озонатора.
	В предложенной схеме рециркуляция воды организована через дозатор. Насос выдачи озонированной воды прокачивает ее к дозатору (To Filler). Вода, не разлитая дозатором в бутылки, возвращается в резервуар (Return from Filler).
