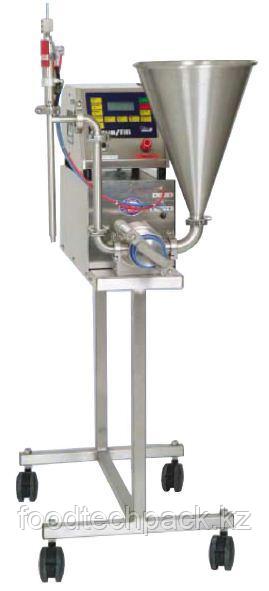

Дозировочная машина SERVO/FILL® Heavy Duty Benchtop для объемного дозирования жидких и очень вязких веществ.

  • Под заказ
  • Код: SERVO/FILL (W-15)

11 600 000 Тг.

+7 (777) 377-75-70
Входящая линия
возврат товара в течение 14 дней по договоренности
Дозировочная машина SERVO/FILL® Heavy Duty Benchtop для объемного дозирования жидких и очень вязких веществ.
Дозировочная машина SERVO/FILL® Heavy Duty Benchtop для объемного дозирования жидких и очень вязких веществ.Под заказ
11 600 000 Тг.
+7 (777) 377-75-70
Входящая линия
Купить

Описание

Дозировочная машина SERVO/FILL® Heavy Duty Benchtop, производства ODEN Corporation, USA, предназначена для объемного дозирования жидких и очень вязких веществ в различную тару объемом от 10 мл до 20 литров. Машины пригодны для дозирования продуктов питания, химикатов и нефтепродуктов, как жидких, так и очень вязких, обеспечивая точность дозирования не хуже 0,5%. Дозируемый продукт может включать сминаемые плотные частицы. Машины оборудованы прецизионным санитарным дозировочным насосом Waukesha с сервоприводом и электронным блоком управления (PLC), синхронизирующим работу узлов. В памяти блока управления могут храниться все настройки дозатора на 50 видов дозируемых продуктов. Одна дозировочная головка с нижним затвором отсечения подачи дозируемого продукта (отсутствие капель) имеет оптимальный размер, в соответствии с дозируемым продуктом и тарой. Дозировочная головка изготовлена из 316 нержавеющей стали. В стандартном исполнении машины имеют части, контактирующие с дозируемым продуктом, выполненные из нержавеющей стали. Дозировочный насос и сервопривод закрыты кожухом из нержавеющей стали. Корпус контроллера выполнен из нержавеющей стали в стандарте NEMA-4.
Ротационный дозировочный насос: Санитарный ротационный насос кулачкового типа, марки Waukesha Universal 15, выполненный в стандарте 3А. Насос изготовлен из 316 нержавеющей стали и оборудован двойным ротором, изготовленным из нержавеющего сплава Waukesha 88, препятствующему истиранию деталей насоса и образованию «задиров» металла. Разборка насоса, его снятие и установка не требуют инструментов. Санитарный разъем 1,5 дюйма для подключения к источнику дозируемого продукта. Производительность насоса до 25 л/мин при нулевом давлении на выходе и скорости вращения 500 об/мин. Насос сохраняет структуру плотных включений продукта. (Возможна комплектация насосом Waukesha Universal 30, производительностью до 83 л/мин)
Привод дозировочного насоса: Усиленный привод дозировочного насоса состоит из электрического сервомотора, мощность 560 Вт, на постоянных магнитах, питанием 90 В постоянного тока и понижающего редуктора. Привод осуществляет непосредственный контроль вращения дозирующего насоса, без использования муфт сцепления и позволяет выполнять дозирование очень вязких веществ.
Дозировочная головка: Дозировочная головка изготовлена из 316 нержавеющей стали, имеет принудительный нижний затвор (открывается внутрь) для предотвращения капель дозируемого продукта. Затвор приводится в действие изолированным пневматическим цилиндром, управляемым электронным блоком управления, имеет механическую регулировку хода и электронную регулировку момента закрытия головки относительно окончания дозирования. Дозировочная головка оборудована защитой, отключающей дозирующий насос в случае невозможности головке открыться. Регулировка закрывающего головку усилия давлением сжатого воздуха. Уплотнители и прокладки выполнены из материалов Teflon и Viton. Длина и диаметр дозировочной головки выбираются в соответствии с дозируемым продуктом и тарой. В стандартной комплектации дозировочная головка имеет неподвижное крепление и подсоединена к дозировочному насосу с помощью трубопровода, сечением 1 дюйм, выполненного из нержавеющей стали. Тракт дозируемого продукта состоит из 2-х поворотов на 90о и сгона, длиной 25 см, соединенных 4-мя быстросъемными санитарными разъемами с уплотнителями из материала BUNA-N. Тракт дозируемого продукта, включая головку и насос, соответствует санитарному стандарту 3А. (Возможна комплектация дозатора системой дозирования «снизу-вверх»)
Электронный блок управления: Блок PLC оборудован ЖК-дисплеем (4 строки по 20 символов), обеспечивающим операторский интерфейс. В памяти PLC можно сохранять все настройки дозатора для выполнения до 50 видов работ с их вызовом одной кнопкой. Электронная система контроля объема дозы, использующая энкодер для регистрации вращения ротора насоса. Данная система характеризуется высокой стабильностью измерения объема в широком динамическом диапазоне флуктуаций работы насоса, температуры и плотности дозируемого продукта и обеспечивает точность дозирования не хуже 0,5% (в зависимости от продукта и дозы). Возможность регулировки объема дозы в процессе работы. Электронная регулировка закрывания нижнего затвора дозировочной головки для дозирования без капель. Функциональные клавиши старта и остановки дозатора. Ножная педаль во влагозащищенном исполнении для старта дозировочного цикла. Функциональная клавиша автоматического дозирования через равные регулируемые промежутки времени. Функциональная клавиша непрерывной работы насоса для промывки системы.
Установка и условия работы: Дозировочная машина поставляется с завода собранной и может быть легко установлена на месте персоналом покупателя. Машина требует подключения к линии сжатого воздуха (30 – 60 литров в минуту при давлении 5,5 Атм.), линии электропитания 220 В, 50Гц, 1-фазного тока и источнику дозируемого продукта. Для электрического подключения PLC рекомендуется использовать стабилизированный источник питания. Система подачи дозируемого продукта в дозатор должна обеспечивать поступающий поток продукта не менее чем на 25% превышающий расход продукта, разливаемого в тару.
Безопасность: Машина имеет кнопку экстренной остановки, прерывающую ее работу в случае нештатной ситуации. Возможно взрывобезопасное исполнение.
Габариты машины в упаковке: 90 х 130 х 150 см. Вес в упаковке: около 200 кг.


Цена (ex-works) SERVO/FILL® HD Benchtop



Возможная дополнительная комплектация:

• Конический бункер дозируемого продукта, емкостью 11 л, 304 нержавеющая сталь: $ 1500
• Отдельно стоящий бункер дозируемого продукта, емкостью 125 л, 304 нержавеющая сталь: $ 4700
(включает крышку и быстросъемные разъемы 1,5” для подачи продукта, отбора его дозатором и перелива)
• Датчик контроля уровня дозируемого продукта в бункере: $ 1200
• Напольная стойка из 304 нержавеющей стали с роликами: $ 1300
• Секция роликового транспортера, длиной 140 см на регулируемых опорах: $ 2900
• Вакуумная система прочистки дозирующего насоса (рекомендуется, если насос засасывает продукт из бункера): $ 850
• Замена дозирующего насоса на модель Waukesha Universal 30 (производительность до 83 литров в минуту): $ 2200
• Вакуумное всасывание остатка продукта в головке, как дополнительная защита от капель: $ 1200
• Продувка головки импульсом сжатого воздуха перед закрытием, как дополнительная защита от капель: $ 460
• Система движения головки снизу вверх во время дозирования (максимальный ход до 35 см): $ 6900
• Продувка тары азотом (до и/или после дозирования). Раздельная электронная регулировка 0 – 3 секунд: $ 470
• Взрывобезопасное исполнение (Class 1, Division 1, Group D)
Габариты



Modular Automation Package
Для автоматизации работы существующих и новых полуавтоматических дозаторов SERVO/FILL® HD Benchtop компания ODEN может предложить Пакет Модульной Автоматизации (Modular Automation Package).
Установка позволяет включать в состав автоматического дозатора до 4-х дозировочных станций SERVO/FILL® HD Benchtop (которые можно добавлять постепенно).
Установка включает:
􀂉 Конвейер, длиной 3 м, с цепью Delrin 152 мм шириной
􀂉 Ферму для крепления дозировочных головок, с возможностью дозирования «снизу-вверх».
􀂉 Пневматическую систему ворот позиционирования тары на конвейере под дозировочными головками.
􀂉 Блок управления до 4-х дозировочных станций.
Цена Modular Automation Package, Ex-Works



Характеристики

Основные
Производитель  Potocco
Страна производительСША
МатериалНержавеющая сталь

Информация для заказа

  • Цена: 11 600 000 Тг.
