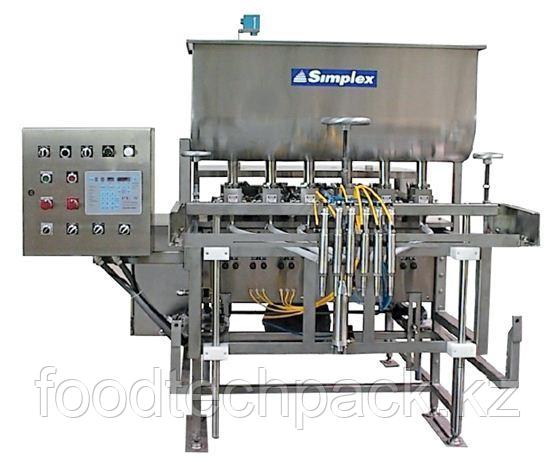

Автоматический объемный дозатор SIMPLEX V-600

SIMPLEX V-600 – автоматическая дозировочная машина, которая может комплектоваться 6 дозировочными устройствами (См. Таблицу), для работы с жидкими и вязкими продуктами, а также с продуктами, имеющими включения сминаемых плотных частиц. Объем дозы может плавно регулироваться в диапазоне установленных цилиндров (требуется хотя бы 1 комплект поршней). Точность дозирования: 0,5%. Уплотнители выполнены из материалов, разрешенных к контакту с дозируемым продуктом.  Производительность – до 90 доз в минуту, в зависимости от плотности дозируемого продукта, объема дозы и диаметра горлышка. Дозировочные головки и цилиндры изготавливаются из нержавеющей стали 316 типа. Дозатор имеет электрический привод и электропневматическое управление. Объемные дозаторы SIMPLEX Серии V удачно сочетают простоту конструкции и обслуживания с исключительной прочностью конструкции. По сумме баллов, дозаторы SIMPLEX Серии V имеют репутацию самых надежных машин. Блок управления PLS (Programmable Limit Switch) дозировочной машиной получает сигналы синхронизации от оптического энкодера, подсоединенного к редуктору дозатора, что позволяет выполнять дозирование по контуру с переменной скоростью. Простые настройки. Легкость мойки и обслуживания. Электрическое питание 380 В, 50 Гц, 3-фазного тока. Дозатор подключается к линии сжатого воздуха, давлением 5,5 Атм. Габариты (Д х Ш х В): 92 х 158 х 153 см. Вес около 360 кг.



Базовая комплектация SIMPLEX V-600 включает:

·         Стальная рама, окрашенная эпоксидной краской.

·         Блок управления PLS в стандарте NEMA4.

·         Контактирующие с дозируемым продуктом части выполнены из нержавеющей стали.

·         Поворотный клапан выполнен из сплава Waukesha “88”, препятствующего истиранию и образованию «задиров» металла.

·         Раздельная программируемая регулировка скорости забора дозируемого продукта в поршень и дозирования в тару.

·         Пневматическая система регистрации и позиционирования тары под дозировочными головками.

·         Защита от дозирования без тары.



Цена SIMPLEX V-600 (в базовой комплектации), Ex-works



Возможная дополнительная комплектация Simplex V-600.

q   Сменный дозировочный цилиндр (требуется 6 шт), 1 шт:                                                                                            $ 960 – 6600

q   Узел дозирования «Снизу-Вверх» (вход головок в горловину) с регулировками по высоте и размеру тары:        $   3650

q   6 дозировочных головок с внутренней заглушкой для предотвращения капель жидких продуктов (пневматика):              $ 15500

q   Бункер дозируемого продукта, емкостью 150 л, U-образной формы, 304 нерж.сталь, электро-полировка:           $ 17500

q   Бункер дозируемого продукта, емкостью 225 л, U-образной формы, 304 нерж.сталь, электро-полировка:           $ 19000

q   Бункер дозируемого продукта, емкостью 340 л, U-образной формы, 304 нерж.сталь, электро-полировка:           $ 22250

q   Крышка для бункера, 304 нержавеющая сталь, электро-полировка:                                                                                  $   2150

q   Спиральный агитатор (нерж.сталь) продукта в Бункере (регулировка скорости, независимый привод):                               $   8500

q   Рубашка обогрева Бункера паром или горячей водой, ASME код, (местный теплоноситель):                                   $ 25550

q   Датчик уровня жидкости в баке (для контроля насоса заказчика):                                                                                       $   2300

q   Адаптер (манифолд) для подключения дозировочной машины к линии заказчика (вместо Бункера):                    $   10500

q   Устройство центровки горловин тары с регулировками по высоте и размеру тары (пневматика):                           $   8300

q   Лоток против капель дозируемого продукта, закрывающий головки, с регулировками (пневматика):                      $   4700

q   ADJUST-A-FILL - система плавной регулировки объем дозы, без остановки дозатора с панели управления:     $   1750

q   Изготовление рамы из нержавеющей стали:                                                                                                                                            $ 37650



Таблица характеристик сменных цилиндров V-Series
Диаметр цилиндра		Мин. Объем дозы, мл	Макс.  Объем дозы, мл
дюймы	мм
7/8	22,2	19,5	139
1-1/8	28,6	32,5	231
1-3/8	34,9	47,3	346
1-7/8	47,6	88,7	645
2-3/8	60,3	145	1017
2-7/8	73,0	209	1514
3-7/8	98,4	384	2738
4-3/4	120,6	591	4154
5-1/4	133,3	710	4731
5-7/8	149,2	858	6116



ЗАМЕЧАНИЯ:

Дозировочная машина может работать как со своим бункером для дозируемого вещества, так и подключаться к Вашему баку. Продукт может подаваться из бака или гравитационно, или насосом. Для подачи дозируемого продукта насосом рекомендуется by-pass. Дозировочный клапан выдерживает давление подаваемого вещества до 0,5 атм.



Компания POTOMAC также предлагает весь спектр оборудования для дозирования, укупорки, нанесения этикеток, маркировки и мойки, а также для индукционной запайки горлышек бутылок и банок. Гарантия производителя 1 год.
