Автоматическая линия NORLAND SpectraPak-5000 для бутылирования воды (50 бут/мин)

Американская компания NORLAND Int’l предлагает полностью автоматические линии розлива воды в небольшие бутылки NORLAND SpectraPak-5000. Линии SpectraPak предназначены для розлива воды в бутылки, емкостью 0,2 – 3,8 л. Возможна адаптация линии для розлива воды в 5-литровые бутылки. Компания NORLAND производит как отдельные машины, так и комплексные заводы для бутылирования негазированной воды, а также выполняет
разработку промышленных систем очистки воды по химическому анализу воды заказчика. Полная комплектация линии SpectraPak-5000 может включать такие элементы, как вращающиеся столы подачи бутылок, автоматические машины для споласкивания бутылок, разлива в них воды, укупорки, нанесения этикеток, маркировки, а также автоматы выдува PET-бутылок и для групповой упаковки бутылок в термоусадочную пленку, в том числе с укладкой бутылок на поддоны. По мере развития бизнеса и роста объемов продаж бутылированной
воды, имеется возможность легко добавить другие модули для повышения общей производительности системы. Производительность автоматической линии SpectraPak-5000 составляет 5000 бутылок в час, при емкости бутылок 0,5 л (4000 бутылок в час для бутылок 1 л и 3500 бутылок в час для 1,5-литровых бутылок). Оборудование рассчитано на ежедневную эксплуатацию по несколько смен в день и не требует высокой квалификации
обслуживающего персонала. Все оборудование удовлетворяет стандартам NSF, IBWA и Water Quality Association и имеет гарантию 1 год

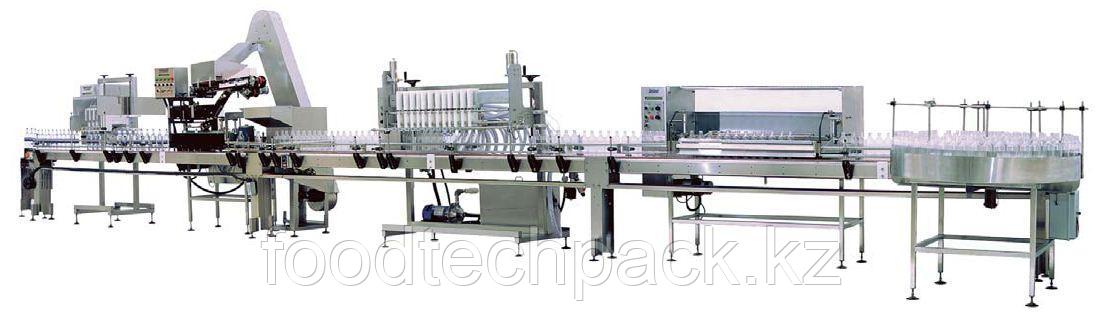

Стандартная комплектация автоматической линии NORLAND SpectraPak-5000
1 48” Rotary Feed Table – Стол подачи бутылок , 122см

2 BR-5000 – Ополаскиватель 6 DC-5000 Кодер

3 BF-5000 – Дозировочная машина 7 CT-5000 Автомат закручивания крышек.

4 36 Foot Conveyor – главный конвейер, 7,2 м. 8 12”x12’ Конвейер аккумуляции бутылок (3,6 м х 30 см)

5 LC-5000 Автомат укупорки и этикетировки

Ротационный стол позволяет загрузить автоматическую линию на полную мощность.

1.     48” Rotary Feed Table – ротационный стол, диаметром 122 см, предназначен для подачи пустых бутылок на конвейер 24’ (7,2 м) автоматической линии розлива SpectraPak-3000. Выставленные на ротационный стол пустые бутылки создают некоторый запас, который без задержек готов подаваться на конвейер автоматической линии бутылирования воды, что позволяет максимально использовать возможности оборудования. По конвейеру автоматической линии бутылки подаются к машинам автоматической линии для споласкивания, дозирования, укупорки и нанесения этикеток.

ЗАМЕЧАНИЕ: Для повышения автоматизации производства возможно добавление автоматической машины выставления пустых бутылок на конвейер линии розлива Automatic Bottle Unscrambler, что позволяет сократить ручной труд.

2.     BR-5000 Bottle Rinser – автоматическая машина для
споласкивания изнутри до 5000 бутылок в час. Автомат
NORLAND BR-5000 является наиболее гибкой машиной
споласкивания и идеально подходит для споласкивания бутылок,
емкостью от 0,2 до 3,8 л. (может быть адаптирован для бутылок,
емкостью до 5 л). Сначала бутылки точно автоматически
позиционируются, затем манипулятор переворачивает их и
помещает в зону мойки, где каждая бутылка тщательно
очищается водой через индивидуальное сопло, вставленное в ее
горлышко. После этого бутылки возвращаются на конвейер и
двигаются далее на следующие операции (разлив, укупорка, и
т.д.). В зависимости от размера тары, за один цикл работы
машина споласкивает 9 – 16 бутылок. Микропроцессорный блок
управления позволяет автоматически подстраивать скорость
работы NORLAND BR к скорости всей линии бутылирования.
Оптические датчики гарантируют точное поступление бутылок в
машину и автоматически останавливают ее в случае
прекращения поступления бутылок. Важной отличительной
чертой машин этой серии является полная гибкость к форме и
размеру бутылок. Смена тары не требует замены узлов
оборудования, а весь процесс настройки машины занимает не

3. 5000 Bottle Filler – автоматическая машина розлива воды в
бутылки, производительностью до 5000 бутылок в час.
Конструкция дозировочной машины рассчитана на ежедневную
эксплуатацию по несколько рабочих смен и не требует высокой
квалификации от обслуживающего персонала. Простые органы
управления дозатором расположены на высоте глаз оператора
для облегчения контроля процесса работы машины. Бутылки,
поступающие в дозатор, пересчитываются парой оптических
датчиков и фиксируются под дозировочными головками с
помощью пневматических захватов. Этот механизм обеспечивает
точное позиционирование бутылок под дозировочными
головками, что исключает недолив или переполнение бутылок.
Дозировочные головки обладают функцией защиты от
дозирования в отсутствии бутылок. В зависимости от размера
тары, за один цикл работы машина заполняет 9 – 16 бутылок.
Дозировочная машина NORLAND BF-5000 рассчитана на
дозирование воды в бутылки, емкостью от 0,2 до 3,8 л. (Дозатор
может быть адаптирован для бутылок, емкостью до 5 л).

4.     36 Foot Automatic Conveyor System – главный автоматический конвейер, длиной 10,8 м, перемещает пустые бутылки от вращающегося стола подачи к споласкивателю BR-5000, затем к дозировочной машине BF-5000. Далее заполненные бутылки перемещаются по конвейеру для укупорки, нанесения этикеток и маркировки.
Затем главный конвейер выдает готовую продукцию на накопительный конвейер.

5.   LC-5000 Capper / Labeler – автоматическая система укупорки
бутылок и нанесения на них самоклеящихся этикеток. В начале
бутылки проходят узел разделения, который обеспечивает
равные заданные промежутки между бутылками на конвейере,
что позволяет аккуратно и точно устанавливать крышки на
горловины бутылок. Отличительной особенностью системы
NORLAND LC-5000 является комбинация двух функций: укупорки
бутылок и наклейки этикеток, которые сразу выполняются одной
машиной, используя одно вращательно-поступательное
движение бутылок на конвейере. Оба модуля устанавливаются
на одной прочной раме и используют один источник
электрического питания и сжатого воздуха, что снижает общую
стоимость системы и сокращает число комплектующих узлов.
• Машина NORLAND LC-5000 комплектуется большим
загрузочным бункером, верх которого расположен на
высоте около 122 см над уровнем пола для удобной

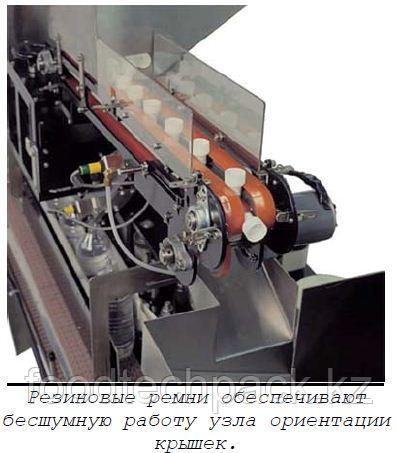

загрузки крышек из коробок. Затем крышки поднимаются
элеватором в верхний бункер, оборудованный ременным
механизмом ориентации крышек, который обеспечивает
бесшумную работу машины. Правильно
сориентированные крышки передаются мягкими
горизонтальными ремнями в направляющие крышек,
надеваются на горловины поступающих бутылок и слегка
закручиваются. Машина позволяет укупоривать бутылки
крышками с плоским верхом или спортивного типа.

·        Машина NORLAND LC-5000 оборудована одним
аппликатором самоклеящихся этикеток. Для обеспечения
высокой точности наклейки круговых этикеток
используется надув кончика подаваемой этикетки струей
сжатого воздуха. По мере продвижения бутыли по
конвейеру через установку, бутылка проворачивается, и
этикетка накручивается и приглаживается на бутылку.
В стандартной комплектации машина NORLAND LC-5000
рассчитана на работу с бутылками, емкостью от 0,2 до 2,0 л.
(Машина может быть адаптирована для укупорки и нанесения
этикеток на бутылки, емкостью до 5 л).
После выхода из системы, бутылки доставляются главным
конвейером к установке окончательного закручивания крышек.

6.    CС-5000 Cap Cincher – автоматическая машина для
закручивания крышек. Фотоэлектронный датчик регистрирует
поступление очередных 3 бутылок, которые, затем, фиксируются
захватывающим механизмом и удерживаются в процессе
закручивания крышек. Фиксирующий механизм предотвращает
вращение бутылок и компенсирует давление, прилагаемое
шпинделями для исключения повышенного давления на цепь
конвейера и износа его привода. Микропроцессорный блок
управления позволяет машине автоматически подстраиваться к
скорости конвейера и всей линии розлива. Закручивание крышек
производится с одинаковым заданным усилием. Скорость работы
машины составляет до 5000 бутылок в час. Установка может
комплектоваться укупорочными головками для крышек
различного размера и формы, в т.ч. для спортивных крышек.

7.    DC-5000 Ink Jet Date Coding System – автоматический струйный принтер для маркировки бутылок (печать
даты и другой буквенно-цифровой информации.

8.     12 foot x 12 inch Accumulation Conveyor – конвейер аккумуляции готовых бутылок. Длина конвейера 3,6 м. Ширина – 30 см. Конвейер аккумуляции позволяет собирать готовую продукцию и выполняет роль буфера.

Габариты и вес машин стандартной комплектации линии NORLAND SpectraPak-5000
                                                      Высота, см Ширина, см Глубина, см Вес, кг
48” Rotary Feed Table                            137               124              135             115
BR-5000 Bottle Rinser                            132               168               56              205
BF-5000 Bottle Filler                               155               178              130             410
LC-5000 Capper / Labeler                      180               135               53              190
LC-5000 Elevator                                    221               122              140             195
CС-5000 Cap Cincher                            163                102              107             220
DC-5000 Ink Jet Date Coding System     97                 71                71               65
12 foot x 12 inch Accumulation Conveyor 124             41                360             295
36 Foot Automatic Conveyor System      124               56               1080            375

Дополнительная комплектация линий NORLAND SpectraPak-5000
• 10 H.P. Commercial Air Compressor System – промышленная система подготовки сжатого воздуха,
мощностью 11 кВт. Установка позволяет получать сжатый воздух давлением до 175 PSI (12 Атм.). Система
укомплектована баком-ресивером, емкостью 300 л и фильтром/осушителем (эффективность 99.997%),
производительностью до 540 литров сжатого воздуха в минуту. Вес установки 230 кг. Электропитание 220 В,
50 Гц, 1-фазного тока.

• Standard Installation Kit – стандартный комплект комплектующих для установки полной линии бутылирования
воды NORLAND SpectraPak-5000. Включает разъемы, муфты, соединительные трубы. Замечание: В связи с
различием требований к электрическим соединениям и канализации, провода, сливная арматура и работа по
подключению не включены в данный комплект.

• Cleanroom Air Filtration and Pressurization System Model 2000 – система фильтрации воздуха и создания
избыточного воздушного давления в чистой комнате. В соответствии с требованиями IBWA и US FDA, розлив
питьевой воды должен производиться в так называемой чистой комнате (Clean Room). Система CR-2000
позволяет создавать достаточное количество очищенного воздуха для чистой комнаты, размером 9,2 х 4,3 м
для размещения линии NORLAND SpectraPak-5000. Система укомплектована блоком фильтрации,
высокопроизводительным воздушным вентилятором, системой разделения потока и подачи воздуха в 4 точки.
Система обеспечивает обмен воздуха на уровне 1,5 раза в минуту.

• Standard Test Equipment Package – стандартный комплект материалов и измерительного оборудования для
контроля качества воды. Комплект позволяет выполнять:
• Контроль бактерий (включает инкубатор) • Портативный озоновый колориметр
• Контроль хлоринов и хлоридов • Измеритель проводимости воды
• Контроль жесткости воды • Измеритель pH


• Spare Parts Kit – комплект запасных частей SpectraPak-5000:

Возможная дополнительная комплектация линий NORLAND SpectraPak-5000 Complete

·       5-Liter Bottling Line Adapter – комплект сменных узлов для адаптации линии NORLAND SpectraPak-5000 для розлива воды в 5-литровые бутыли. Производительность линии составляет 1200 5-литровых бутылок в час.
Установка сменных частей занимает около 4 часов.

·       Liberty-150 – автоматическая машина выставления пустых бутылок на главный конвейер линии бутылирования воды NORLAND SpectraPak. Система включает бункер пустых бутылок, устройство выборки, ориентации и позиционирования бутылок, и микропроцессорный блок управления. Благодаря предварительно запрограммированным параметрам тары машина имеет автоматическую подстройку к размерам бутылок (нет процедуры переналадки и сменных частей) и может работать с тарой различной формы от 0,1 до 5 л с регулируемой скоростью до 150 бут/мин (зависит от размера и формы тары). Поверхности деталей, контактирующих с бутылками, обеспечивают отсутствие царапин. Машина оборудована электронным счетчиком бутылок и системой формирования отчета о работе. Liberty-150 устанавливается в начале линии SpectraPak и позволяет отказаться от ручного труда по выставлению бутылок.

- Напольный бункер с подъемником бутылок,

Freedom-5000-Auto (Automatic Blow Molding System) –
автоматическая система для выдува PET-бутылок. Установка
позволяет выдувать бутылки, емкостью от 0,25 до 2,0 л из преформ
различного размера, а, при установке дополнительного адаптера,
машина может изготавливать из преформ 5-л бутылки.
Производительность установки составляет 5000 бутылок в час,
емкостью 0,25 – 1,5 л; 3800 бутылок в час, емкостью 2,0 л и около
2500 5-литровых бут/час. Главный привод системы не использует
гидравлики, что делает возможным использовать установку в самых
чистых производственных условиях. Комплектация автоматической
системы включает загрузочный бункер преформ с подъемником,
систему водяного охлаждения выдувной формы, компрессор
высокого давления с системой подготовки сжатого воздуха
(фильтры, осушитель).

Адаптер 5-литровых бутылок,
• 1 x 5 Cavity Bottle Mold – выдувная форма для автомата выдува PET-бутылок Freedom-5000-Auto. Форма
рассчитана для одновременного выдува 5 бутылок стандартного дизайна круглой формы, емкостью 0.3, 0.5,
1.0, 1.5, 2.0 или 5.0 л. (В случае индивидуального дизайна бутылок, стоимость выдувной формы может быть увеличена)

CP-5000 Automatic Case Packer – автоматическая машина для групповой упаковки готовых бутылок заменяет ручной труд по укладке бутылок на поддоны или в картонные коробки. Машина может работать с бутылками от 0,25 до 5 л. Система CasePak-5000 автоматически аккумулирует, считает и группирует бутылки в блоки, заранее заданного формата и устанавливает сформированные блоки бутылок (6х6, 6х4, 2х3, 2х2 или 1х3) на поддоны или в предварительно собранные коробки. Оператору остается только подкладывать коробки или поддоны в приемник автоматической машины. Система способна упаковать в минуту до 85 бутылок. Блок управления PLC оборудован системой  формирования  отчета   о  работе  установки.   LED-дисплей отражает состояние машины и обеспечивает удобный интерфейс оператора. Дополнительный автоматический подъемный конвейер позволяет перемещать заполненные коробки на уровень машины для упаковки в термоусадочную пленку или для заклейки коробок.

 ShrinkPak-5000 Shrink Wrapping System – автоматическая машина групповой упаковки бутылок в термоусадочную пленку. Возможно использование совместно с системой CasePak-5000 автоматической укладки бутылок на поддоны. Машина специально рассчитана на использование дешевой полиэтиленовой прозрачной или запечатанной пленки. Установка позволяет упаковывать как блоки индивидуальных бутылок (3х2, 3х4 или 6х4 шт), так и поддоны или коробки. Процесс горячей обрезки и запайки пленки происходит при низком давлении, для максимальной безопасности во время работы. Кроме того, узел запайки пленки и термоусадочный туннель, оборудованы аварийными выключателями. Блок управления PLC выполняет цифровой контроль температуры с защитой от перегрева, скорости и согласование операций. Полупроводниковые модули управления нагревательными элементами термоусадочного тоннеля обеспечивают высокую точность и надежность. В термоусадочном туннеле, конструкция которого предотвращает рассеивание тепла, осуществляется рециркуляция горячего воздуха, что снижает энергопотребление установки. Станция охлаждения на выходе туннеля обеспечивает стабилизацию формы групповой упаковки. Машина пригодна для круглосуточной эксплуатации.

Примечания:

q  Оборудование имеет гарантию 1 год. Запуск оборудования осуществляется за отдельную плату.

q  По химическому анализу исходной воды возможна комплектация завода системой водоподготовки.

q  Возможна поставка как комплектного завода бутылирования воды, так и отдельных машин.

q  Конфигурация линии может быть адаптирована с учетом планировки производственного помещения.
